Relevé LiDAR de digues sous couvert boisé, premier état d’un suivi pluriannuel
Un exploitant devait connaître la forme exacte de huit digues cachées sous les landes et les résineux, et pouvoir la comparer d’une année sur l’autre. Levé en une journée, livraison complète sept jours plus tard.
Le besoin
L’exploitant conserve la responsabilité de huit digues sur un site dont l’extraction est arrêtée. Pour ses études géotechniques et le suivi des tassements, de l’érosion et des mouvements de terrain, il lui fallait un premier état topographique de 35 ha, point de départ d’une série de campagnes pluriannuelles. Les digues et leurs abords sont couverts de landes, de fourrés et de boisements de résineux, une photogrammétrie n’y aurait vu que la cime des arbres. Le géoréférencement devait en outre se faire sans les bornes anciennes du site, et rester le même d’une campagne à l’autre.
Notre réponse
Un levé LiDAR multi-écho en deux grilles de passes croisées, au cap 115° puis au cap 35° : multiplier les angles de visée, c’est multiplier les trouées par lesquelles le laser atteint le sol. Huit repères pérennes, un par digue, ont été posés et mesurés au GNSS le jour même, indépendamment des bornes anciennes : ce sont eux qui rattacheront les campagnes suivantes au même référentiel. Le nuage est classé, le sol nu maillé avec ses lignes de rupture de pente, et chaque digue est coupée par un profil en travers dont le sens suit la pente dominante, calculée et non choisie à la main. Le paramétrage du vol est consigné pour être reproduit à l’identique.
SecteurMines et carrières, suivi d’ouvrages en terre
SiteDigues d’un ancien site d’extraction, Finistère
MéthodeLiDAR, Zenmuse L1 sur Matrice 300 RTK
Captation24 septembre 2026, 6 vols, 94 minutes
Livraison1er octobre 2026
Le commanditaire et la commune ne sont pas publiés, par confidentialité.

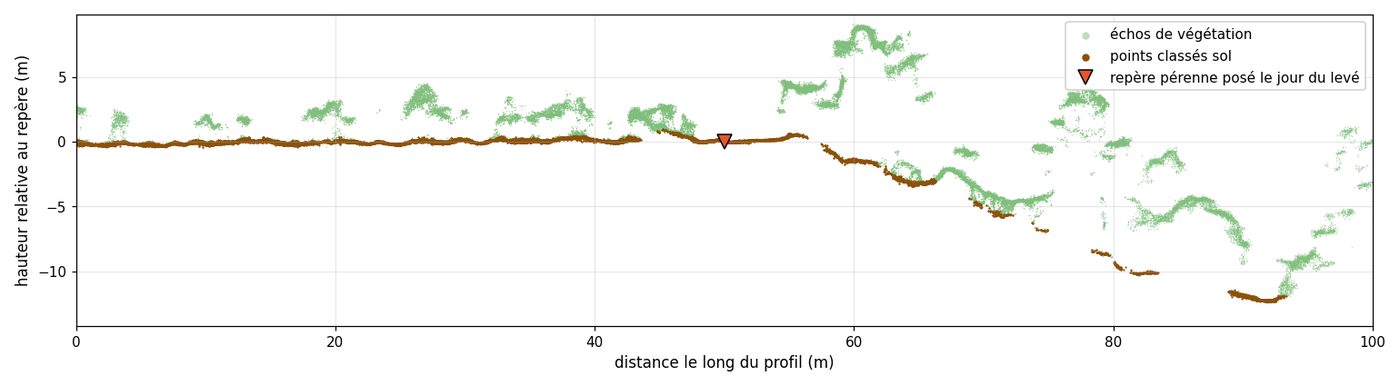

Ce que le laser a vu sous les arbres
Une précision mesurée, pas annoncée
Le nuage est confronté à des points mesurés au GNSS au sol, indépendants du vol. Une translation verticale unique corrige son biais, et la précision annoncée est une validation croisée : chaque point est contrôlé avec une translation calculée sans lui.
| Indicateur | Valeur |
|---|---|
| Points de contrôle mesurés au GNSS | 20, dont les 8 repères pérennes |
| Translation verticale | −2,6 cm, sans rotation ni déformation |
| Cohérence entre vols | 2,6 cm sur 12 couples de vols |
| Précision altimétrique, validation croisée | 3,4 cm pour 5 cm de tolérance |
| Écart maximal | 8,3 cm |
Livrables remis
- Nuage de points classé et colorisé, LAS et LAZ, 145,8 millions de points
- Modèle numérique de terrain DXF : maillage du sol nu de 537 541 faces et 5,47 km de lignes de rupture de pente
- Orthophotographie GeoTIFF à 3,77 cm
- Fiches des huit repères pérennes, plan d’ensemble et coordonnées
- Points de contrôle et écarts au nuage, CSV
- Plan topographique DXF, courbes à 0,20 m et maîtresses au mètre, en deux planches PDF A0
- Rapport de contrôle qualité : métadonnées de vol, profils en coupe des huit digues, densités de sol par zone
Un rapport avec chaque livraison
Moyens, déroulé, chaîne de traitement et contrôle qualité chiffré : chaque projet est remis avec son rapport de mission.
D’autres projets livrés
987 clichés

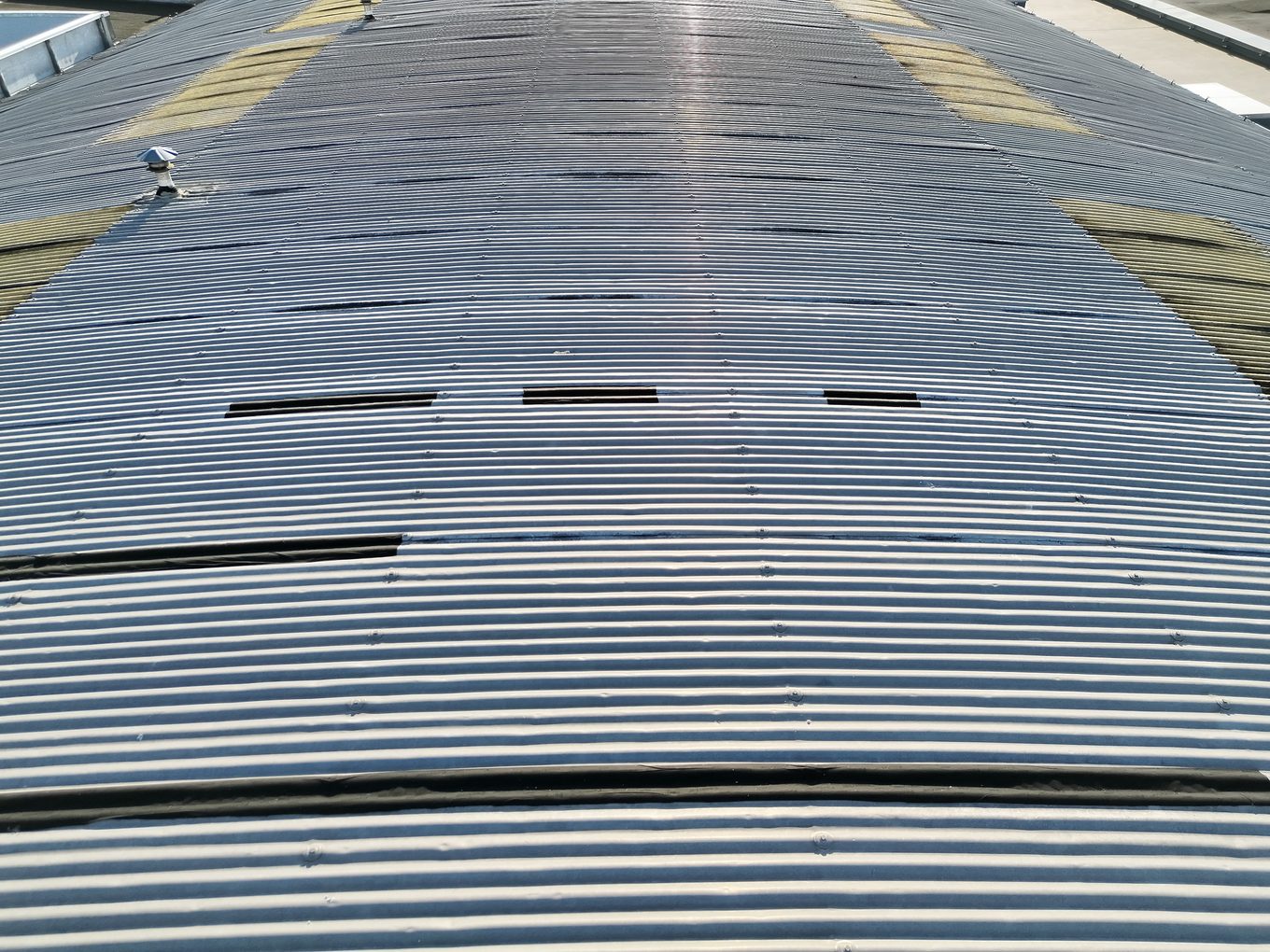

Inspection par drone de sept toitures d’activité sur trois sites
Sept toitures d’activité sur trois sites, inspectées sans nacelle et livrées bâtiment par bâtiment.
4,4 cm

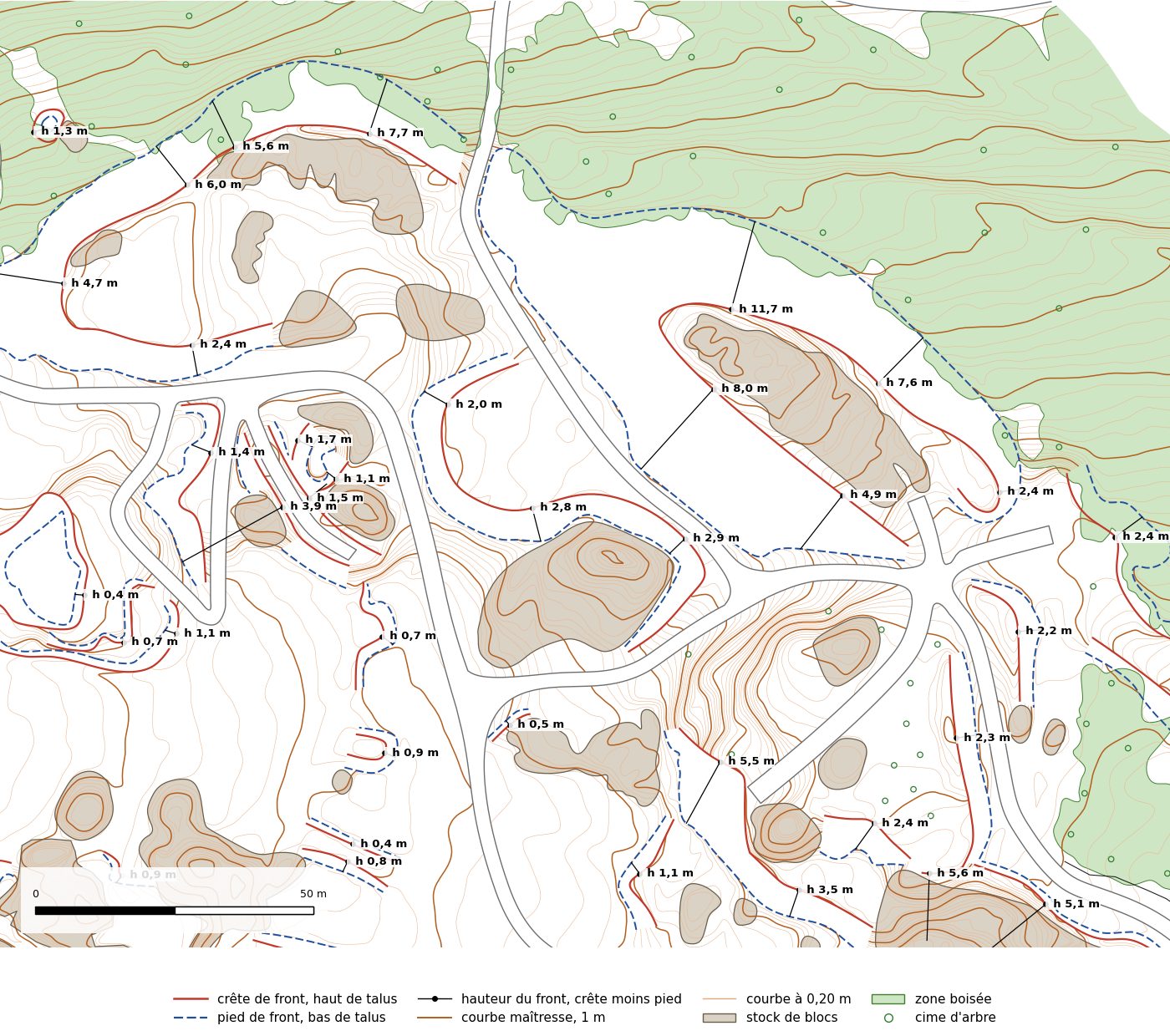

Plan topographique LiDAR d’une ancienne carrière destinée au photovoltaïque
