Réalisation, octobre 2026

Plan topographique LiDAR d’une ancienne carrière et de ses fronts de taille

Avant d’étudier la reconversion d’une ancienne carrière, il fallait en connaître le terrain exact, carreau, banquettes, stocks et fronts de taille, sous un boisement de pins qui gagne les abords. Levé LiDAR en une matinée, plan topographique portant la hauteur de chaque front cotée tous les 30 m.

9,56 haà relever, 17,45 ha livrés avec la bande de 50 m

115hauteurs de fronts cotées, jusqu’à 11,7 m

60 pts/m²densité de sol médiane

0,20 méquidistance des courbes

Le besoin

La carrière est à l’arrêt : un carreau central, des banquettes, des fronts de taille, des tas de blocs laissés en place et des pistes, le tout ceinturé d’un boisement de pins qui recolonise les abords et une partie des banquettes. L’étude de reconversion demandait le terrain exact, et sur une carrière la géométrie utile est verticale autant qu’horizontale : où passent la crête et le pied de chaque front, et quelle hauteur les sépare. La zone à relever, 9,56 ha, avait été tracée par le client sur son propre plan, et le rendu était attendu en RGF93 CC44 et NGF-IGN69. Sous les pins, une photogrammétrie aurait restitué le dessus du couvert, pas le sol.

Notre réponse

Un levé LiDAR multi-écho en cinq vols enchaînés dans la matinée, sur deux plans de vol croisés à angle droit : les échos tardifs traversent le couvert de pins et atteignent le sol, et la mesure ne dépend pas de la texture de la roche, souvent uniforme à l’ombre des parois. La zone tracée par le client a été reportée par calage sur l’orthophotographie du levé, puis livrée avec une bande de 50 m. Le nuage est classé, et les tas de blocs du carreau, que la classification automatique laissait de côté, ont été reversés au sol maille par maille, 121 456 points sur 0,41 ha : sans cette reprise, le modèle de terrain passait sous les stocks. Le plan porte les crêtes et pieds de fronts en lignes 3D, et la hauteur de chaque front, mesurée sur le profil perpendiculaire à la crête et cotée tous les 30 m : 115 cotes sur 67 crêtes, jusqu’à 11,7 m.

SecteurReconversion d’une ancienne carrière

SiteCarrière hors activité ceinturée de pins, Aveyron

MéthodeLiDAR multi-écho, Zenmuse L2 sur Matrice 350 RTK

Captation22 septembre 2026, 5 vols, 66 minutes

Livraison8 octobre 2026

Le commanditaire et la commune ne sont pas publiés, par confidentialité.

Ce qui a été livré

Les données, en images

**Extrait du plan topographique livré**Crêtes et pieds de fronts, hauteur de chaque front cotée tous les 30 m le long de la crête, courbes à 0,20 m et maîtresses au mètre, stocks de blocs, zones boisées et cimes. Textes, parcellaire et cartouche retirés pour la publication.

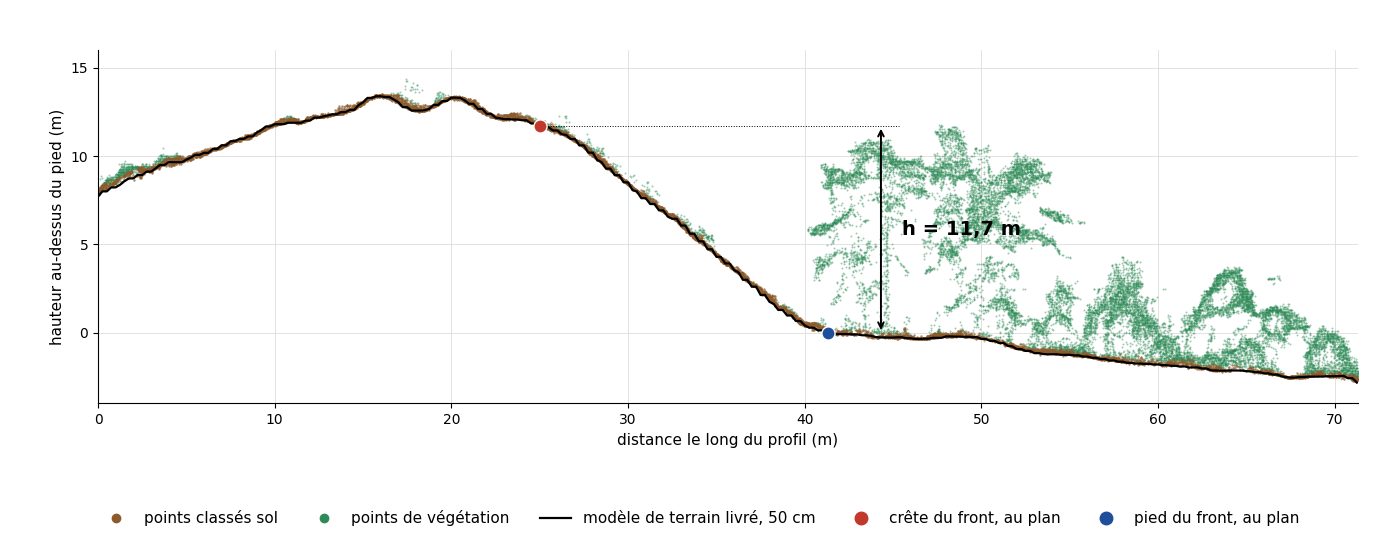

**Profil en travers du plus haut front**Points du nuage livré dans un couloir de 1,5 m et modèle de terrain livré : le sol est atteint jusque sous les pins, au pied du front. Hauteur cotée au plan, crête moins pied, 11,7 m.

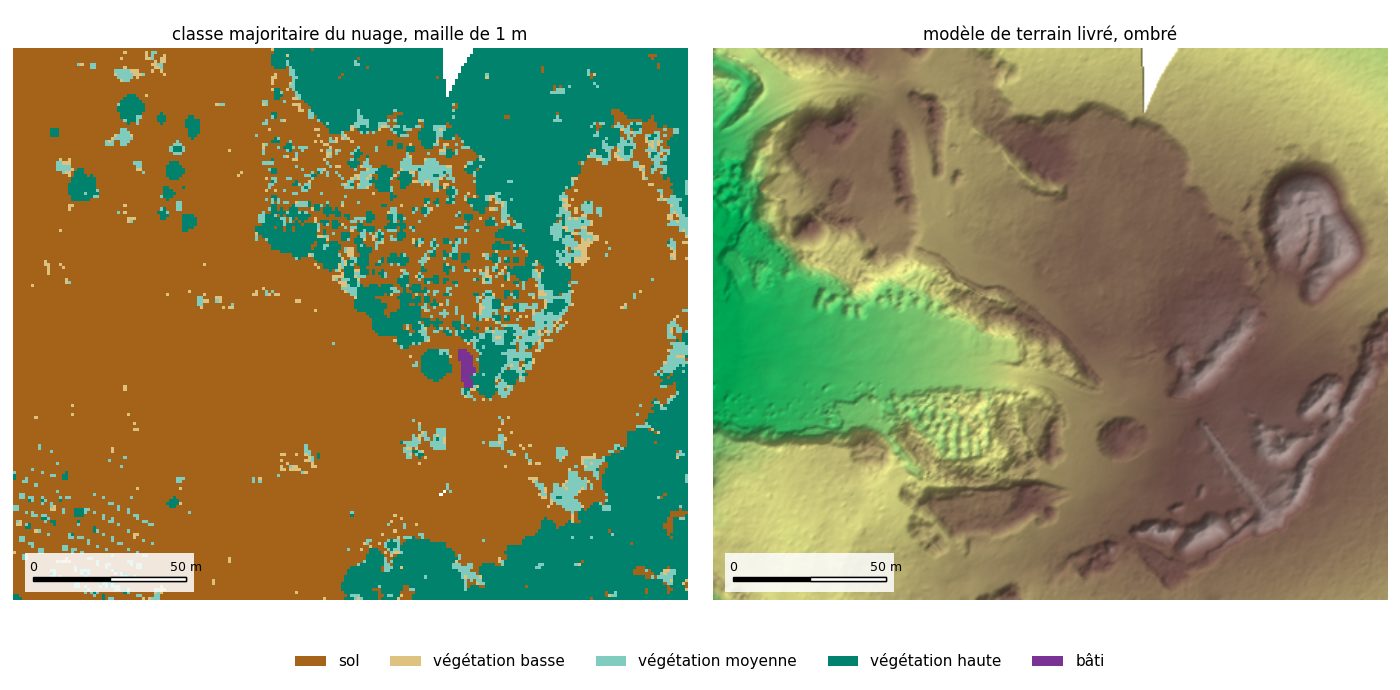

**Sous les pins, le sol retrouvé**À gauche, la classe dominante de chaque mètre carré sur un secteur du site ; à droite, le modèle de terrain livré à 50 cm, tiré des seuls points sol. 60 points sol au mètre carré en médiane sur la zone à relever, 0,1 % de mailles sans écho au sol.

Contrôle qualité

Un levé cohérent sur toute sa surface

Les deux plans de vol, croisés à angle droit, voient chaque point du site sous deux directions de balayage : l’écart entre vols, mesuré sur les surfaces planes et dures, dit la cohérence interne du levé, et un défaut de trajectoire ou de calage d’un vol s’y lirait directement.

Indicateur	Valeur
Couverture de la zone à relever	100 %, aucune maille de 2 m sans point
Cohérence entre vols croisés	1,0 cm en écart quadratique, sur 8 couples de vols
Biais entre vols	moins de 3 mm
Positionnement RTK	solution fixe sur 99,8 % du temps d’enregistrement, 2 866 clichés sur 2 866
Trajectoire post-traitée, écart type médian	7,6 mm en planimétrie, 6,6 mm en altimétrie
Secteurs sans écho au sol	0,1 % de la zone, signalés et non interpolés

Livrables remis

Plan topographique en calques, DWG, DXF et planche PDF au 1/1000, hauteur des fronts comprise
Nuage de points LiDAR classé et colorisé, LAS et LAZ, 49,5 millions de points
Semis de points sol, XYZ
Modèle numérique de terrain à 50 cm, GeoTIFF et XYZ, et TIN, LandXML et DXF
Orthophotographie géoréférencée, GeoTIFF
Emprise levée en KML et reportage photographique
Rapport de mission et de contrôle qualité
Le tout en RGF93 CC44 et NGF-IGN69

Un rapport avec chaque livraison

Moyens, déroulé, chaîne de traitement et contrôle qualité chiffré : chaque projet est remis avec son rapport de mission.
