Relevé structural de falaise et de front rocheux
Orientation, espacement et persistance des discontinuités, mesurés sur toute la paroi à partir d’un relevé drone. Vous recevez la donnée structurale et son analyse géométrique. Le diagnostic reste le vôtre.
Toute la paroi
Les zones hautes et les surplombs, hors de portée de la boussole.
Orientations vraies
Pendage et direction de pendage dans un repère géoréférencé.
Formats de travail
Planches A3, CSV des plans, DXF des traces, nuage classé.
La donnée, pas l’avis
Ni avis de stabilité ni dimensionnement : ils restent au géotechnicien.
La structure de toute la paroi, pas seulement des stations accessibles
Un relevé structural classique se fait à la boussole, sur les quelques stations que l’on atteint en pied de paroi ou sur corde. Les familles dominantes ressortent, mais la partie haute et les surplombs restent hors de portée.
Le relevé drone mesure la paroi entière, sans exposer personne. Le géotechnicien dispose d’une population de plans beaucoup plus large, localisée plan par plan, pour conduire son analyse.
- Falaises littorales ou continentales au-dessus d’enjeux
- Fronts de carrière, en exploitation ou en fin d’exploitation
- Talus rocheux de déblais routiers
- Versants sous lesquels un projet est envisagé
Ce que livre le relevé structural
La donnée structurale et son analyse géométrique, dans des formats que vous exploitez directement.
Familles de discontinuités
Plans regroupés en familles, orientation moyenne et dispersion de chacune.
Stéréogrammes
Pôles et densités en projection équivalente, hémisphère inférieur, par secteur de paroi.
Espacement et persistance
Espacement le long de lignes de mesure, longueur des traces sur la paroi.
Carte des familles
Chaque plan coloré selon sa famille, sur l’image de la paroi.
Surplombs et dièdres robustes
Registre localisé des surplombs, et des dièdres robustes formés par deux familles, s’il y en a.
Analyse cinématique
Tests de Markland : glissement plan, glissement en dièdre et basculement, pour l’angle de frottement que vous fixez.
Fichiers de travail
Plans et familles en CSV, traces en DXF par famille, nuage classé par famille en LAZ.
Contrôle indépendant
Orientations confrontées à un relevé indépendant du site, quand il en existe un.
Du vol à l’analyse cinématique
Un seul interlocuteur, du relevé drone au rapport d’étude.
Relevé drone
Photogrammétrie oblique face à la paroi, LiDAR en vol vertical pour le sommet et le pied. Géoréférencement sur points GNSS.
Extraction des plans
Le nuage est découpé en facettes planes. Chaque facette donne un pendage et une direction de pendage.
Familles et statistiques
Regroupement des pôles en familles, orientation moyenne, dispersion, espacement et persistance.
Analyse géométrique
Tests cinématiques, surplombs et, s’il y en a, dièdres robustes. Planches et registres remis au géotechnicien.
Où se place le relevé dans votre mission
La donnée structurale entre dans la mission géotechnique. Elle ne la remplace pas.
| Référence | Objet | Place du relevé |
|---|---|---|
| NF P 94-500 (novembre 2013) | Classification des missions d’ingénierie géotechnique, de G1 à G5 | Donnée d’entrée des missions du géotechnicien, qui reste titulaire de la mission |
| Code de l’environnement, art. L. 562-1 | Plans de prévention des risques naturels, dont les chutes de blocs et les éboulements | Description géométrique de la paroi pour l’étude de l’aléa |
| NF EN 1997-1 (Eurocode 7) | Calcul géotechnique | Géométrie et orientations reprises dans les calculs du géotechnicien |
Ce que nous ne faisons pas
Nous ne rendons ni avis de stabilité ni dimensionnement de parade. L’analyse cinématique est un test géométrique : elle signale les configurations de rupture possibles, pas leur probabilité. L’angle de frottement retenu est celui que fixe le géotechnicien.
Un relevé structural en exemple
Exemple anonymisé, établi sur un relevé réel. Ni le site ni le commanditaire ne sont publiés.
Relevé structural d’un versant rocheux

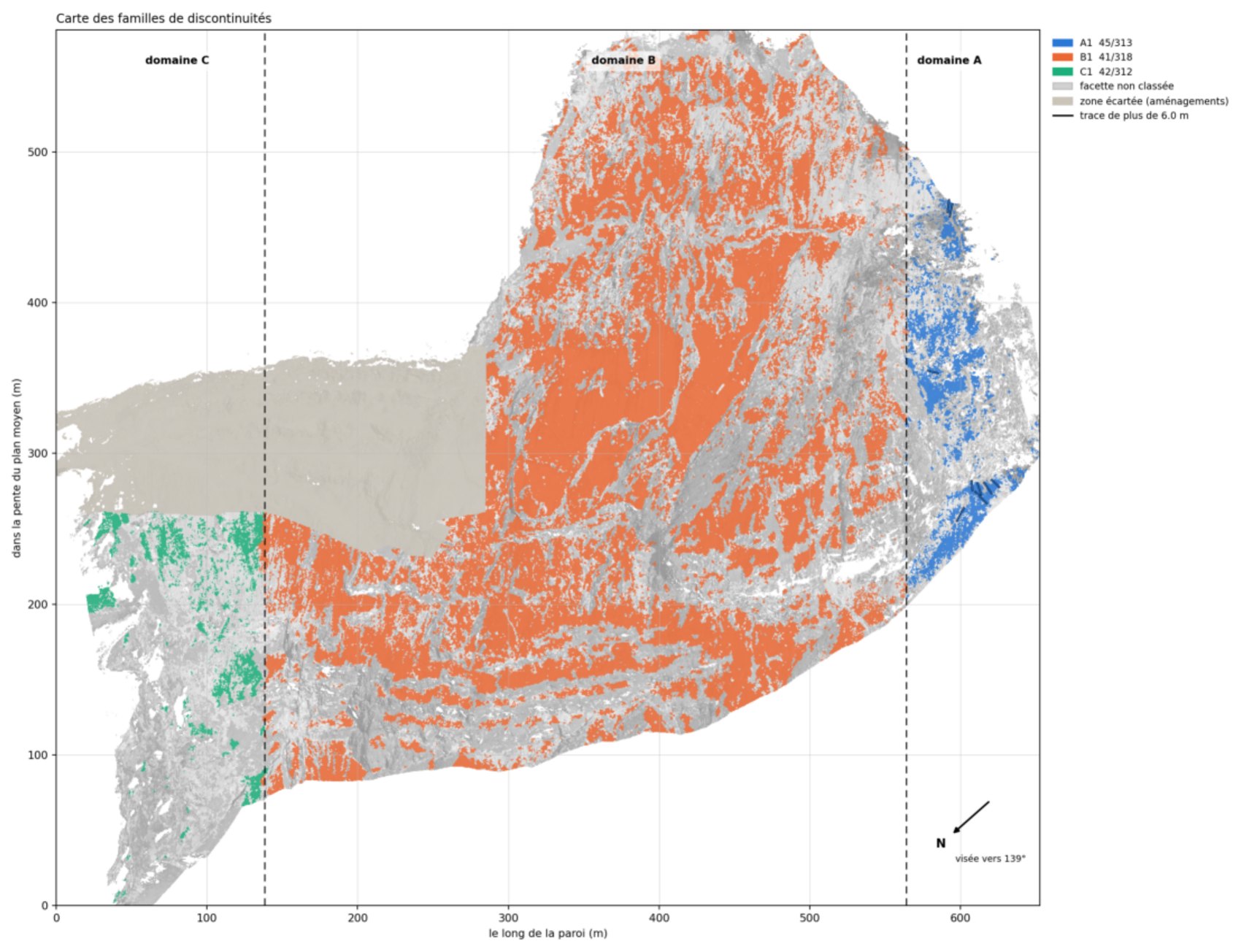

Un versant d’environ 650 m, découpé en trois domaines structuraux. Une seule famille y est confirmée, le litage, la même dans les trois domaines ; aucun dièdre de familles. Le glissement plan n’est géométriquement possible qu’au pied des ressauts et des niches. Sans relevé indépendant sur ce site, la comparaison au LiDAR du même levé mesure la cohérence du traitement, pas l’exactitude des familles.
