Étude hydrologique et hydraulique sur terrain levé par drone

Débits de crue, modèle hydraulique 2D, zones inondables et gestion des eaux pluviales. Le modèle repose sur un terrain que nous levons nous-mêmes, en LiDAR jusque sous la végétation des berges, et par drone de surface sous la ligne d’eau.

Demander un devis 09 75 72 58 10

Terrain levé par Dronnit

LiDAR drone, ±5 cm contrôlés sur points GNSS indépendants.

Modèle hydraulique 2D

Lit mineur, lit majeur et ouvrages, sur un maillage du terrain levé.

Livrables SIG et CAO

Atlas, profils, tableaux et couches SIG en Lambert 93.

France entière

Syndicats GEMAPI, EPTB, collectivités et développeurs.

Le besoin

Un bureau d’étude hydraulique qui part du terrain mesuré

Un syndicat de rivière doit savoir où son cours d’eau déborde avant de programmer des travaux. Un développeur photovoltaïque doit montrer que son parc ne renvoie pas plus d’eau vers l’aval. Dans les deux cas, la réponse dépend de la géométrie du terrain, et c’est souvent elle qui manque.

Nous commençons donc par la mesurer. Le levé drone décrit le lit, les berges, les fossés et les ouvrages tels qu’ils sont, puis l’étude fait s’écouler l’eau sur ce terrain.

  • Cours d’eau : débits de crue, capacité du lit, zones inondables, ouvrages de franchissement
  • Bathymétrie : fond des cours d’eau, des retenues, des étangs et des gravières en eau, levé par drone de surface
  • Parcelles : axes de ruissellement, cuvettes et bassin d’apport amont
  • Gestion des eaux pluviales : volume de rétention et débit de fuite d’un aménagement
  • Dossier loi sur l’eau : le volet hydraulique, argumenté et cartographié
Sol nu levé par drone : ombrage, cuvettes, pentes et réseau de drainage d'une parcelle

Cuvettes et axes de drainage
Livrables

Ce que livre l’étude hydrologique et hydraulique

Deux familles d’études, un même socle : le modèle de terrain levé par drone.

Hydrologie du bassin versant

Bassin versant délimité, pluies de projet et débits de référence pour plusieurs périodes de retour.

Bathymétrie et modèle terre-eau

Fond du lit, des retenues et des plans d’eau, fusionné au terrain levé par drone en un seul modèle 3D continu.

Modèle hydraulique 2D

Hauteurs, vitesses et emprise des débordements, en lit mineur comme en lit majeur.

Profils en long et en travers

Lignes d’eau par période de retour, capacité à plein bord, premiers débordements.

Ouvrages de franchissement

Capacité des buses et des ponts en place, section nécessaire pour un ouvrage neuf.

Ruissellement et bassin d’apport

Écoulements concentrés, cuvettes et eau venue de l’amont, au-delà des limites de la parcelle, lus sur le sol nu levé.

Gestion des eaux pluviales

Volume de rétention et débit de fuite selon la doctrine applicable, noues et bassins.

Atlas et couches SIG

Cartes A3, tableaux de résultats, couches SIG et rapport d’étude.

Méthode

Du levé drone au modèle hydraulique

Un seul interlocuteur, du levé drone au rapport d’étude.

ÉTAPE 1

Levé drone

LiDAR sur l’emprise utile : lit, berges, fossés, ouvrages et abords, le laser atteignant le sol sous la ripisylve. Sous la ligne d’eau, un drone de surface équipé d’un sondeur mesure le fond. Contrôle sur points GNSS indépendants.

ÉTAPE 2

Hydrologie

Bassin versant délimité sur les données de l’IGN et notre levé, pluies de projet tirées des séries publiques de Météo-France, débits de référence.

ÉTAPE 3

Modélisation

Modèle 2D sur maillage triangulaire, rugosité par occupation du sol, bâtiments traités en obstacles à l’écoulement.

ÉTAPE 4

Résultats

Cartes, profils et tableaux par période de retour. Le rapport expose les hypothèses retenues et leurs limites.

Cadre réglementaire

Le volet hydraulique de votre dossier loi sur l’eau

L’étude fournit le volet hydraulique de votre dossier, pas le dossier complet. Voici les textes auxquels elle répond le plus souvent.

Texte Objet Ce que l’étude fournit
Code de l’environnement, art. L. 214-1 à L. 214-6 et R. 214-1 Nomenclature des installations, ouvrages, travaux et activités soumis à déclaration ou à autorisation au titre de la loi sur l’eau Le volet hydraulique du dossier : état initial, incidences du projet, mesures
Rubrique 2.1.5.0 Rejet d’eaux pluviales : déclaration au-delà de 1 ha (projet et bassin intercepté), autorisation à partir de 20 ha Surface du bassin d’apport, débits avant et après aménagement, volume de rétention
Rubrique 3.2.2.0 Ouvrages et remblais en lit majeur : déclaration à partir de 400 m² soustraits aux crues, autorisation à partir de 10 000 m² Emprise de la zone inondable et surface soustraite, mesurées sur le modèle
Rubrique 3.1.2.0 Modification du profil en long ou en travers du lit mineur Profils avant et après travaux, effet sur les lignes d’eau
Code de l’environnement, art. L. 211-7 Compétence GEMAPI : aménagement des bassins, entretien des cours d’eau, défense contre les inondations Diagnostic hydraulique d’un tronçon, appui à la programmation des travaux
Code de l’environnement, art. L. 562-1 Plans de prévention des risques naturels, dont l’inondation Un terrain mesuré pour lire le projet face au zonage
SDAGE du bassin et doctrine départementale Pluie de projet, débit de fuite, compensation de l’imperméabilisation Hypothèses de calcul reprises de la doctrine applicable au site

Ce que l’étude n’est pas

L’étude de dangers d’un système d’endiguement est réservée à un organisme agréé. Nous pouvons lui fournir le levé de la digue et de ses abords, le modèle de terrain et les profils, pas l’étude de dangers elle-même.

Exemples

Une étude en exemple

Exemple anonymisé, établi sur un levé réel. Ni le site ni le commanditaire ne sont publiés.

Hauteurs d'eau maximales, pluie centennale

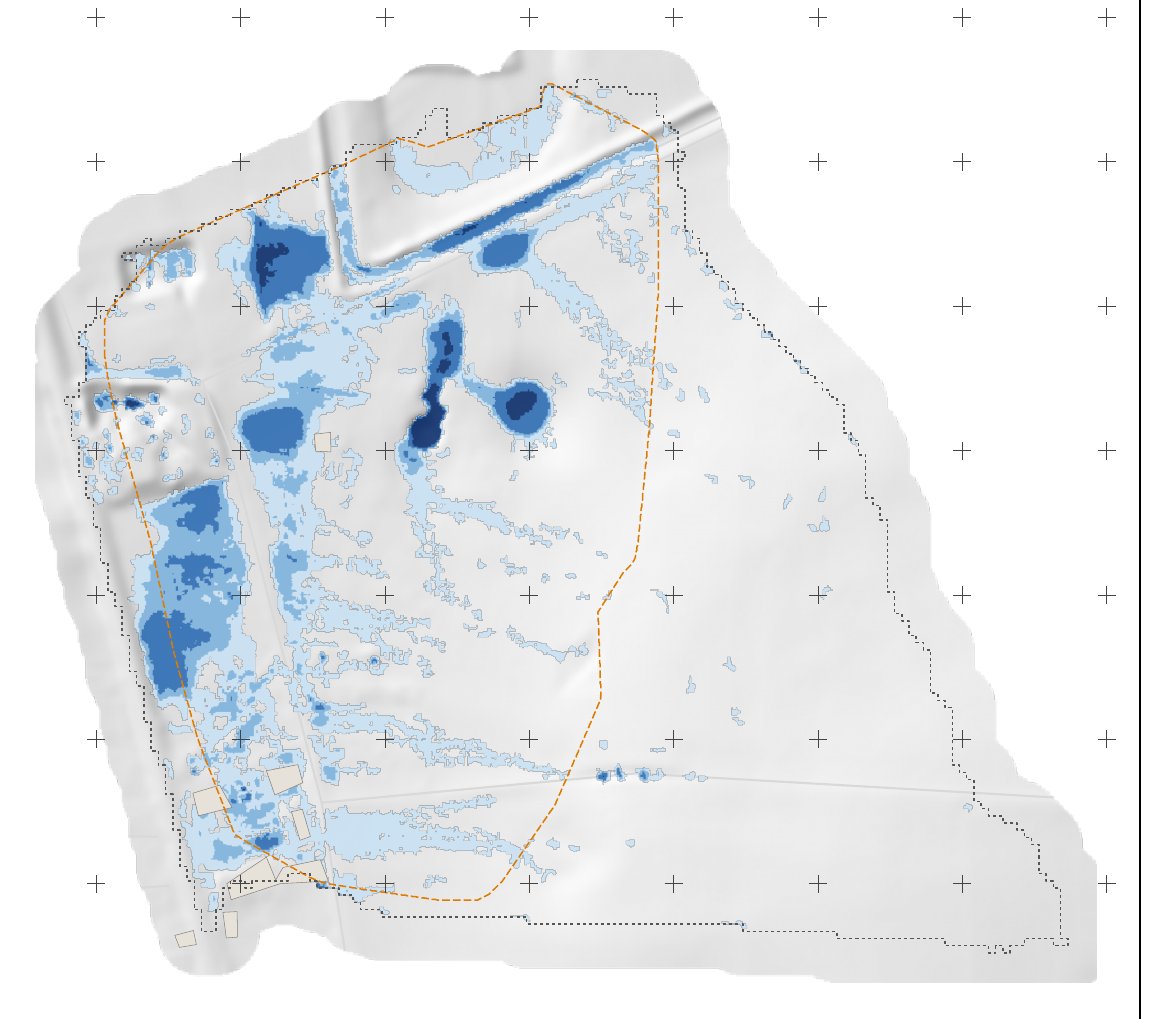

Hauteurs d’eau maximales, pluie centennaleRuissellement simulé en 2D sur le terrain levé par drone, prolongé sur le coteau par le LiDAR HD de l’IGN. Exemple anonymisé.

Ruissellement d’une parcelle au pied d’un coteau

Bassin d’apport prolongé au-delà du levé, pluies de projet, ruissellement simulé en 2D sur le sol nu levé, débits de sortie et volumes retenus par les cuvettes, rétention d’un futur aménagement.

27,5 hade bassin d’apport modélisé, dont 11,5 ha de coteau hors du levé
388 l/sen pointe à la sortie de la parcelle, pluie centennale de 3 h

Télécharger le rapport exemple (PDF)

FAQ

Questions fréquentes sur l’étude hydraulique

Qu’est-ce qu’une étude hydrologique ?
Elle estime les débits qu’un bassin versant envoie en un point donné, pour une pluie d’une période de retour fixée, 10 ou 100 ans par exemple. Elle part de la surface du bassin, de ses pentes, de son occupation du sol et des pluies observées localement.
Quelle différence avec une étude hydraulique ?
L’hydrologie dit combien d’eau arrive. L’hydraulique dit où elle passe, à quelle hauteur et à quelle vitesse. Le modèle hydraulique reçoit les débits de l’étude hydrologique et les fait s’écouler sur le terrain.
Pourquoi un levé drone plutôt que les données publiques ?
Les modèles de terrain nationaux décrivent mal un lit étroit, une berge, un fossé ou un ouvrage. Ce sont pourtant eux qui décident du débordement. Notre levé LiDAR les mesure à quelques centimètres, y compris sous la végétation des berges. Les données publiques complètent le modèle hors de l’emprise levée.
Mesurez-vous le fond des rivières et des plans d’eau ?
Oui, en eaux intérieures. Un drone de surface équipé d’un sondeur et positionné en RTK mesure le fond des cours d’eau, des retenues, des étangs et des gravières en eau. Le fond et le terrain levé par drone aérien forment un seul modèle 3D, celui dont le modèle hydraulique a besoin. Il sert aussi aux volumes d’envasement et de curage et aux cubatures sous l’eau. Nous n’intervenons pas en mer.
Préparez-vous le dossier loi sur l’eau ?
Nous produisons son volet hydraulique : état initial, débits, incidences du projet et mesures de compensation, avec leurs cartes. Les autres volets du dossier, milieux naturels par exemple, restent à produire par ailleurs.
Réalisez-vous les études de dangers de digues ?
Non. L’étude de dangers d’un système d’endiguement est réservée à un organisme agréé. Nous intervenons en amont : levé de la digue et de ses abords, modèle de terrain et profils en travers, que l’organisme agréé peut exploiter.
Quel modèle hydraulique utilisez-vous ?
Un modèle bidimensionnel qui résout les équations de Saint-Venant sur un maillage triangulaire. Pour un ruissellement de parcelle, la pluie tombe directement sur le maillage. Le modèle et ses hypothèses sont décrits dans le rapport.
Intervenez-vous sur les parcs photovoltaïques au sol ?
Oui. Un parc imperméabilise peu mais modifie les écoulements : pistes, clôtures, égouttement au pied des tables. L’étude repère les axes d’écoulement sur le sol levé et propose l’implantation des noues et des bassins.
Comment obtenir un devis ?
Envoyez une adresse ou une emprise approximative et l’objectif de l’étude. Le devis comprend le levé drone et l’étude, sans intermédiaire.
