Réalisation, septembre 2026

Plan topographique LiDAR d’une ancienne carrière destinée au photovoltaïque

Un développeur photovoltaïque devait remettre à son bureau d’études le terrain exact de deux zones d’implantation, sur des parcelles remblayées et bordées de haies. Levé LiDAR, plan topographique au cahier des charges du client et contrôle sur 32 points au sol.

17,62 had’emprise, 33 ha levés avec la bande de 50 m

4,4 cmécart altimétrique sur 32 points

52 pts/m²densité médiane au sol

0,25 méquidistance des courbes

Le besoin

Les parcelles ont été exploitées en carrière puis remises en état : les remblais se tassent inégalement, les raccords avec le terrain naturel laissent des ruptures de pente courtes et l’eau se réorganise en creux et en points bas. Le client attendait un plan conforme à son propre cahier des charges, douze rubriques de l’altimétrie aux réseaux apparents, avec la bande de 50 m autour du site. Haies bocagères et bosquets bordent et traversent les deux zones, une photogrammétrie n’y aurait pas vu le sol.

Notre réponse

Un levé LiDAR multi-écho entre 72 et 83 m sol : les échos tardifs traversent les haies et atteignent le terrain. Le nuage est classé, le modèle de terrain calculé sur le seul sol, et les secteurs où aucun écho n’a touché le sol, 5 % de l’emprise sous les haies les plus denses, sont signalés plutôt qu’interpolés. Le plan est restitué calque par calque selon le cahier des charges : courbes à 0,25 m pour lire le tassement des remblais, talus, fossés, talwegs et points bas calculés sur le modèle de terrain, voirie cotée en largeur et en pente.

SecteurÉnergies renouvelables, photovoltaïque au sol

SitePrairies bocagères sur une ancienne carrière remise en état, Manche

MéthodeLiDAR multi-écho, Zenmuse L1 sur Matrice 300 RTK

Captation14 et 15 septembre 2026, 10 vols, 83 minutes

Livraison28 septembre 2026

Le commanditaire et la commune ne sont pas publiés, par confidentialité.

Ce qui a été livré

Les données, en images

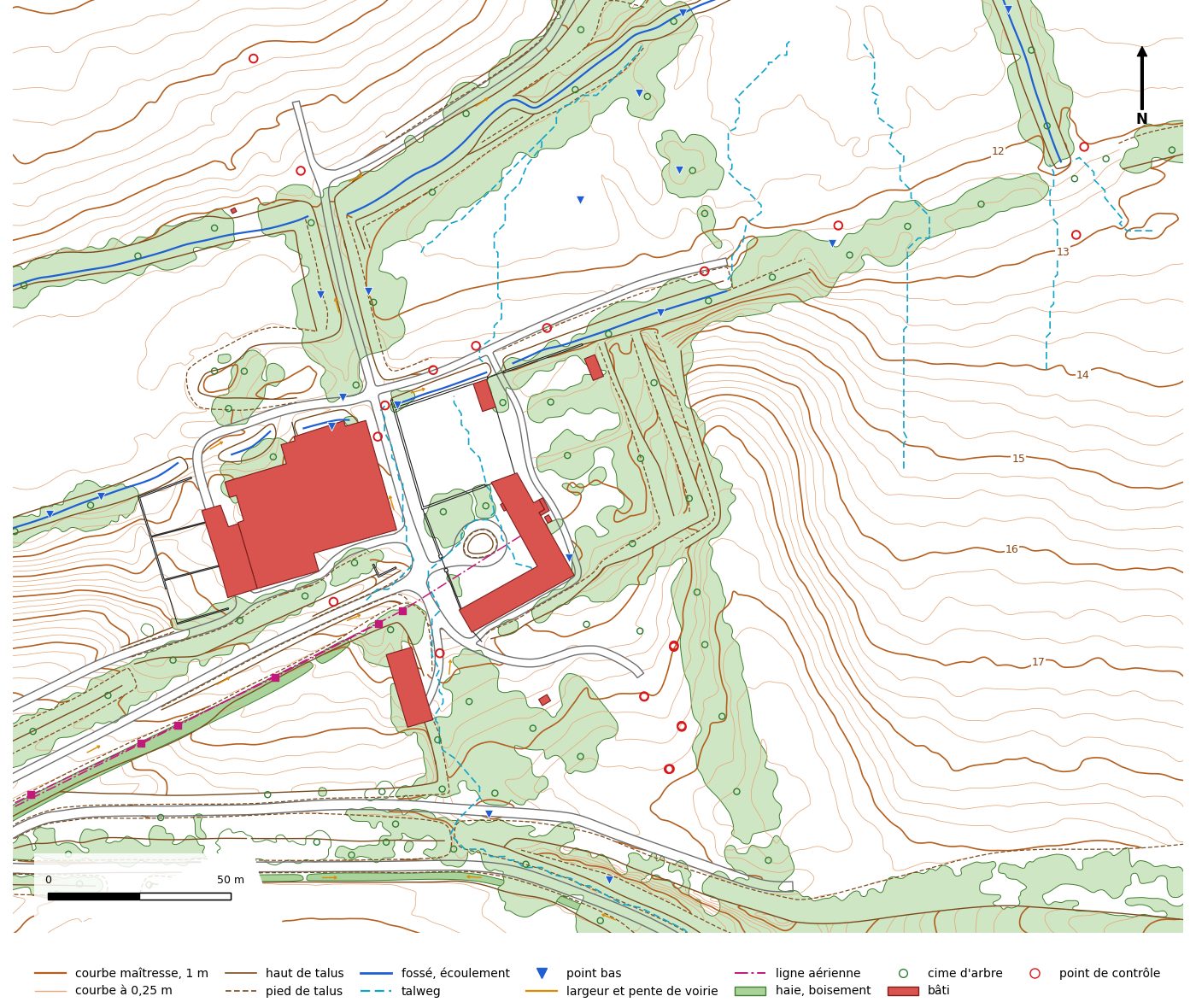

**Extrait du plan topographique livré**Courbes à 0,25 m et maîtresses au mètre, hauts et pieds de talus, fossés, talwegs et points bas, voirie cotée en largeur et en pente, bâti, haies, cimes d’arbres et ligne aérienne. Textes et parcellaire retirés pour la publication.

**Modèle de terrain ombré et hydrologie de surface**Modèle de terrain livré à 50 cm, de 9,5 à 28,4 m d’altitude. 31 talwegs calculés au seuil de 3 000 m² drainés et 40 points bas de cuvettes de plus de 15 cm, en complément des fossés relevés.

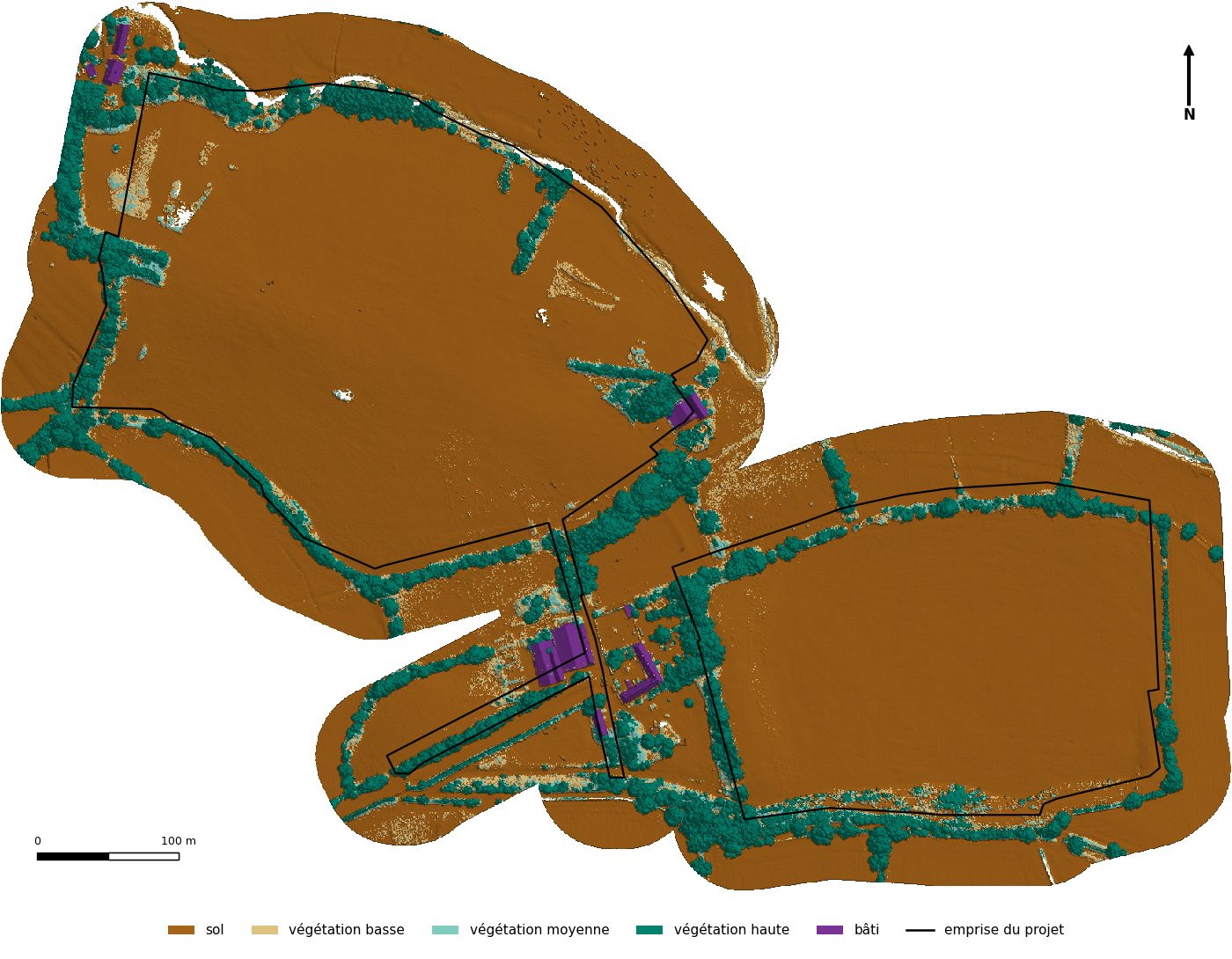

**Nuage classé, classe majoritaire par maille**41,3 millions de points livrés : 44 % au sol, 54 % en végétation, l’essentiel dans les haies et bosquets que le multi-écho décrit en volume, le bâti à sa place.

Contrôle qualité

Une précision mesurée, pas annoncée

Le nuage est géoréférencé par le seul RTK et le post-traitement de la trajectoire : les 32 points mesurés au sol n’entrent pas dans ce calcul, ils servent uniquement à le contrôler, puis à contrôler le modèle de terrain livré.

Indicateur	Valeur
Points de contrôle GNSS levés au sol	32, sur les deux zones et la voie d’accès
Indépendance	aucun point utilisé dans le calcul du nuage
Écart quadratique altimétrique du nuage	4,4 cm, pour 5 cm d’engagement
Biais moyen	+1,2 cm
Modèle de terrain livré, aux mêmes 32 points	4,3 cm
Alignement des bandes de vol	1,6 cm, sur 24 couples de bandes
