Réalisation, septembre 2026

Plan topographique LiDAR d’un terrain de centrale photovoltaïque en garrigue

Un développeur photovoltaïque devait caler l’implantation de sa centrale et dimensionner les terrassements sur un terrain de garrigue vallonné. Levé LiDAR en une matinée, plan et données livrés six jours plus tard.

0,20 méquidistance des courbes

27,6 hade garrigue, 58 m de dénivelé

108 pts/m²densité de sol médiane

6 joursde la captation à la livraison

Le besoin

Le développeur avait besoin du fond de plan sur lequel caler l’implantation de la centrale et dimensionner les terrassements : terrain naturel et ruptures de pente, écoulements, végétation en place, ouvrages visibles, pistes et raccordement aux voies existantes. Le terrain est en garrigue, avec une strate arbustive continue sur une partie de l’emprise et un dénivelé de 58 m. Une photogrammétrie y aurait restitué le sommet des arbustes, pas le sol.

Notre réponse

Un levé LiDAR multi-écho, cinq vols entre 70 et 90 m sol enchaînés en une matinée : les échos tardifs traversent la végétation et atteignent le terrain. La trajectoire est post-traitée sur les observations satellites, le nuage classé en sol, strates de végétation, bâti et réseaux, puis colorisé. Les courbes à 0,20 m sont tracées sur le modèle de terrain lissé et non sur le nuage brut : la marche verticale médiane entre deux mailles voisines est de 3 cm, et une équidistance de 20 cm tracée sur la surface brute ne rendrait que du bruit. Les secteurs où aucun écho n’a atteint le sol, 11,3 % de la surface, sont signalés plutôt qu’interpolés.

SecteurÉnergies renouvelables, photovoltaïque au sol

SiteTerrain de garrigue vallonné, Hérault

MéthodeLiDAR, Zenmuse L1 sur Matrice 300 RTK

Captation3 septembre 2026, 5 vols, 77 minutes

Livraison9 septembre 2026

Le commanditaire et la commune ne sont pas publiés, par confidentialité.

Ce qui a été livré

Les données, en images

**Plan topographique, calques de terrain**Le plan livré, retracé sans parcellaire ni textes : 353 courbes intermédiaires à 0,20 m et 75 maîtresses au mètre, soit 94 km de courbes, avec talus, écoulements, voirie et végétation sur les 11,9 ha dessinés.

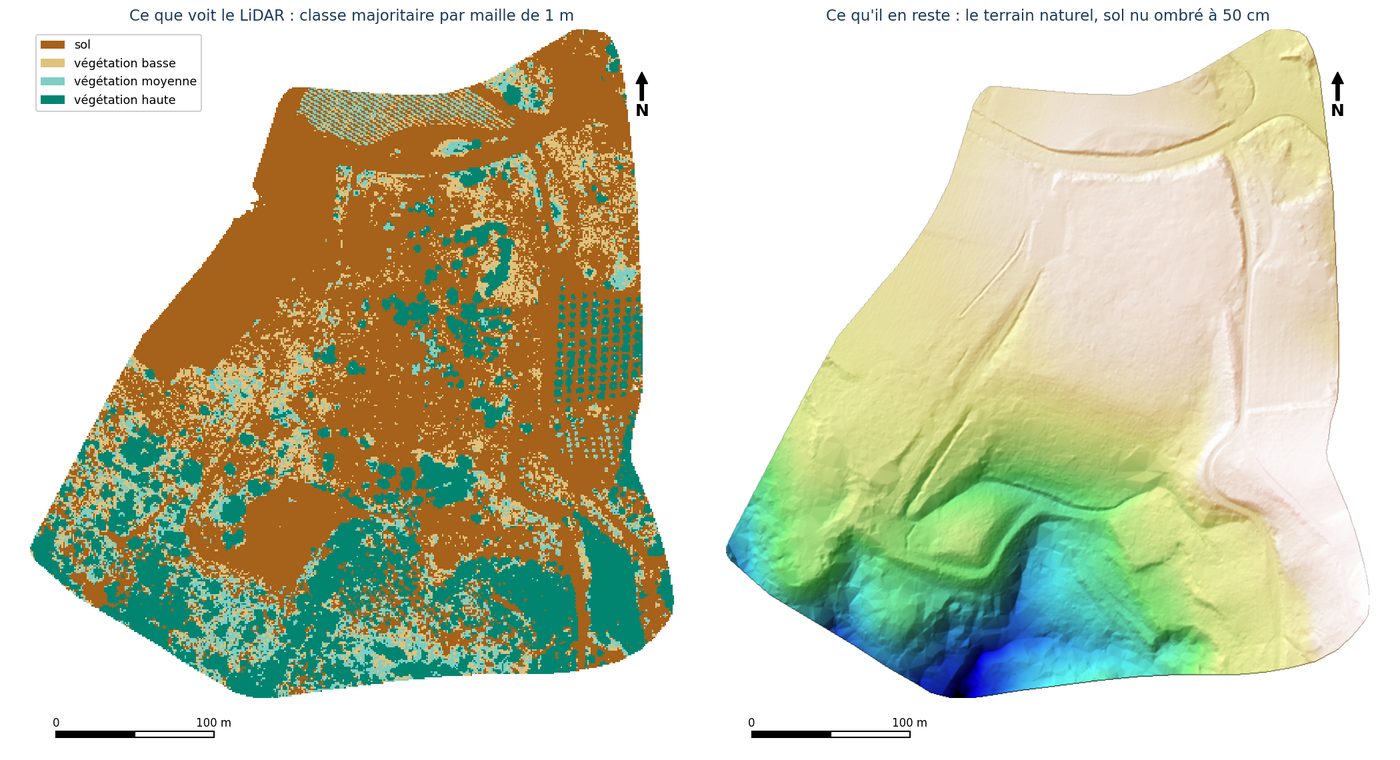

**Sous la garrigue, le sol retrouvé**À gauche, la classe dominante de chaque mètre carré : la végétation porte 69 % des 90,8 millions de points. À droite, le modèle de terrain tiré des seuls points sol, 108 au mètre carré en médiane, où talus, pistes et ravines réapparaissent sous le couvert.

Contrôle qualité

Un levé cohérent sur toute sa surface

La trajectoire est post-traitée sur les observations satellites, puis les cinq bandes de vol sont comparées entre elles sur leurs recouvrements : un décalage entre bandes trahirait une dérive du levé.

Indicateur	Valeur
Trajectoire post-traitée	solution fixe sur 99,87 % du temps de vol
Alignement des cinq bandes	2,4 cm en écart quadratique, 0,67 cm en médiane
Secteurs sans écho au sol	11,3 % de la surface, signalés et non interpolés

Livrables remis

Nuage de points LiDAR classé et colorisé, LAS et LAZ, 90,8 millions de points
Plan topographique DXF géoréférencé, 31 calques, points de détail en 3D
Courbes de niveau à 0,20 m, maîtresses au mètre, points de contrôle portés au plan
Planche PDF au 1/500, format 1050 × 890 mm
Modèles numériques de terrain à 1 m et 50 cm, GeoTIFF et XYZ
Reportage photographique du site, 17 clichés
Rapport de mission et de contrôle qualité

Un rapport avec chaque livraison

Moyens, déroulé, chaîne de traitement et contrôle qualité chiffré : chaque projet est remis avec son rapport de mission.
