Relevé topographique LiDAR d’un corridor de parc éolien
Un développeur éolien devait disposer d’un levé complet des accès et des emplacements de son futur parc, sur un corridor rural de 7,5 km. Levé LiDAR sur deux demi-journées, plan topographique, modèles et contrôle qualité livrés dix-neuf jours plus tard.
Le besoin
Pour la suite des études de son parc, plateformes et accès, le développeur avait besoin d’un état des lieux topographique complet de l’emprise : chemins, talus, haies, bâti et terrain naturel. Le site est un corridor de 7,5 km pour 75 m de large en moyenne, 55,88 ha pour plus de 15 km de périmètre, bordé de haies et de bosquets. Le plan devait s’ouvrir directement en DAO, en coordonnées et altitudes NGF.
Notre réponse
Un levé LiDAR à 100 m de hauteur, étendu de 50 m au-delà de l’emprise pour que le modèle reste continu jusqu’aux limites du marché, là où le balayage devient rasant. Le multi-écho traverse le couvert et donne le sol sous les haies, ce qu’une photogrammétrie n’aurait pas vu. Le nuage est classé en sol et sursol, le terrain modélisé à 0,50 m, puis le plan restitué en 3D : 26 classes d’objets et une grille de points cotés au pas de 5 m. Six points GNSS levés au sol, tenus à l’écart du calcul, servent au seul contrôle.
SecteurÉnergies renouvelables, éolien terrestre
SiteCorridor rural d’accès et d’implantation, Pas-de-Calais
MéthodeLiDAR, Zenmuse L1 sur Matrice 300 RTK
Captation30 et 31 juillet 2026, 169 minutes d’acquisition
Livraison19 août 2026
Le commanditaire et la commune ne sont pas publiés, par confidentialité.

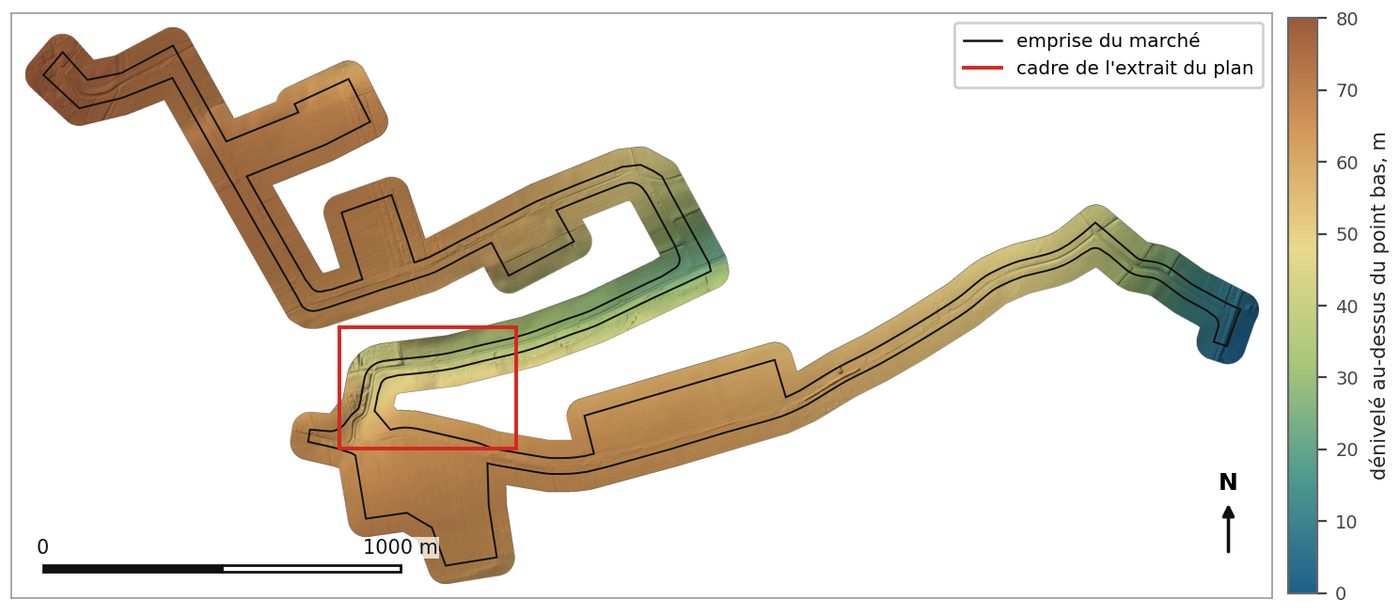

Les données, en images
Une précision mesurée, pas annoncée
Le modèle est confronté à six points GNSS levés au sol hors du calcul, puis les bandes de vol sont comparées entre elles sur leurs recouvrements : deux contrôles indépendants, qui distinguent un décalage d’ensemble d’une dérive interne, le biais étant donné tel quel et non corrigé d’office.
| Indicateur | Valeur |
|---|---|
| Points de contrôle GNSS RTK | 6, non utilisés pour le calage |
| Précision altimétrique du levé | 3,6 cm |
| Biais | −3,0 cm, modèle sous les points levés |
| Écart-type autour du biais | 2,2 cm |
| Alignement des bandes | 0,3 cm médian, 1,9 cm quadratique, 70 couples |
| Couverture de l’emprise | 100 %, aucun trou à la maille de 2 m |
Livrables remis
- Nuage de points classifié et colorisé, LAZ, 104,6 millions de points, RGF93 et NGF-IGN69
- Orthophotographie à 3,25 cm, 16 tuiles GeoTIFF
- Modèles numériques de terrain à 1 m et 0,50 m, modèle de surface à 1 m
- Plan topographique DWG 3D, 26 classes d’objets, grille de points cotés
- Planche PDF du plan au 1/4000
- Captation visuelle : 29 photographies et 9 séquences vidéo, 14,7 minutes
- Observations GNSS brutes des vols et fichier des points de contrôle
- Rapport de mission et de contrôle qualité
Un rapport avec chaque livraison
Moyens, déroulé, chaîne de traitement et contrôle qualité chiffré : chaque projet est remis avec son rapport de mission.
D’autres projets livrés
4,4 cm

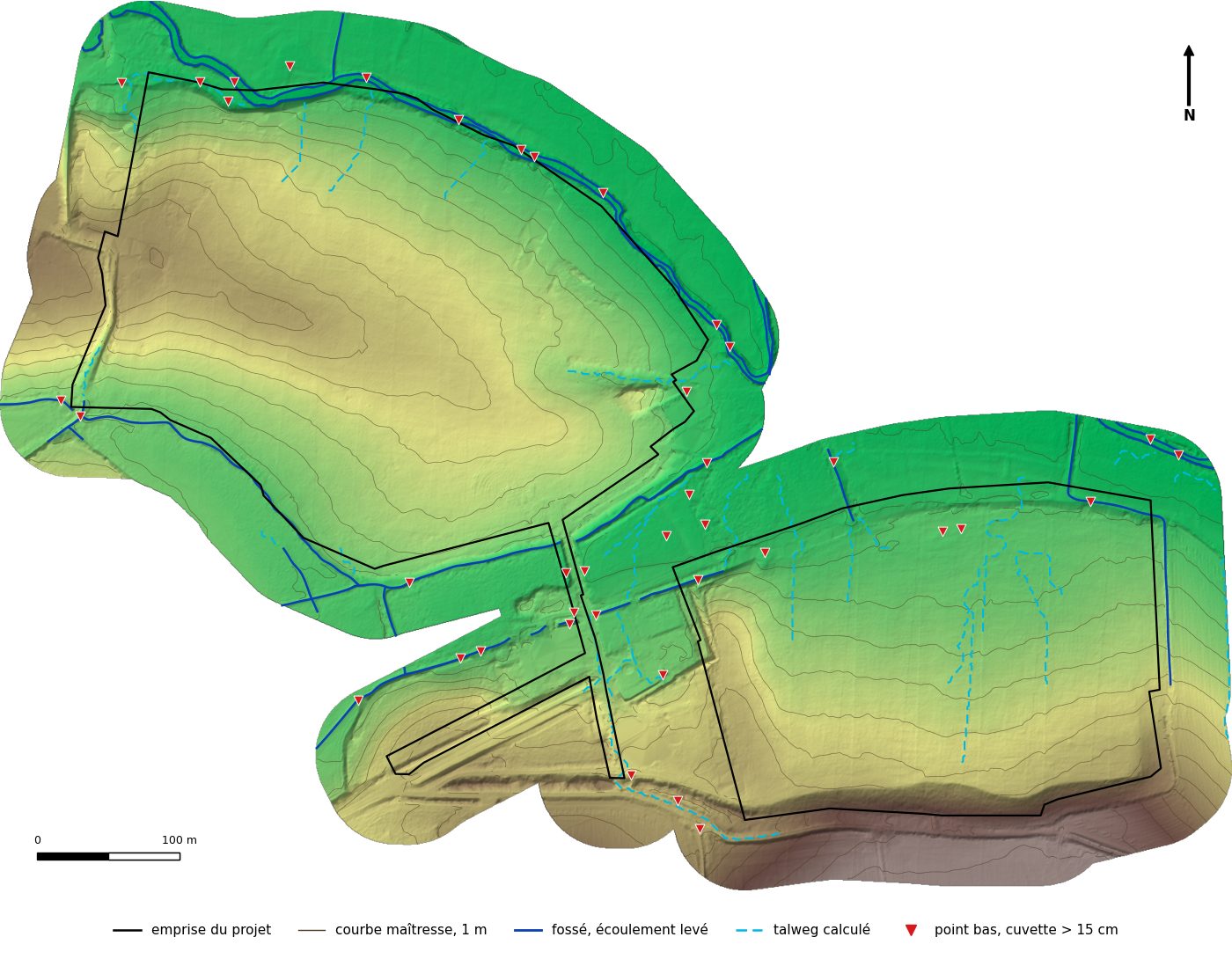

Plan topographique LiDAR d’une ancienne carrière destinée au photovoltaïque
Plan topographique au cahier des charges du client, sur une ancienne carrière bordée de haies.
0,20 m
Plan topographique LiDAR d’un terrain de centrale photovoltaïque en garrigue
Plan topographique à 0,20 m d’un terrain de garrigue, avant l’implantation d’une centrale photovoltaïque.
80 points

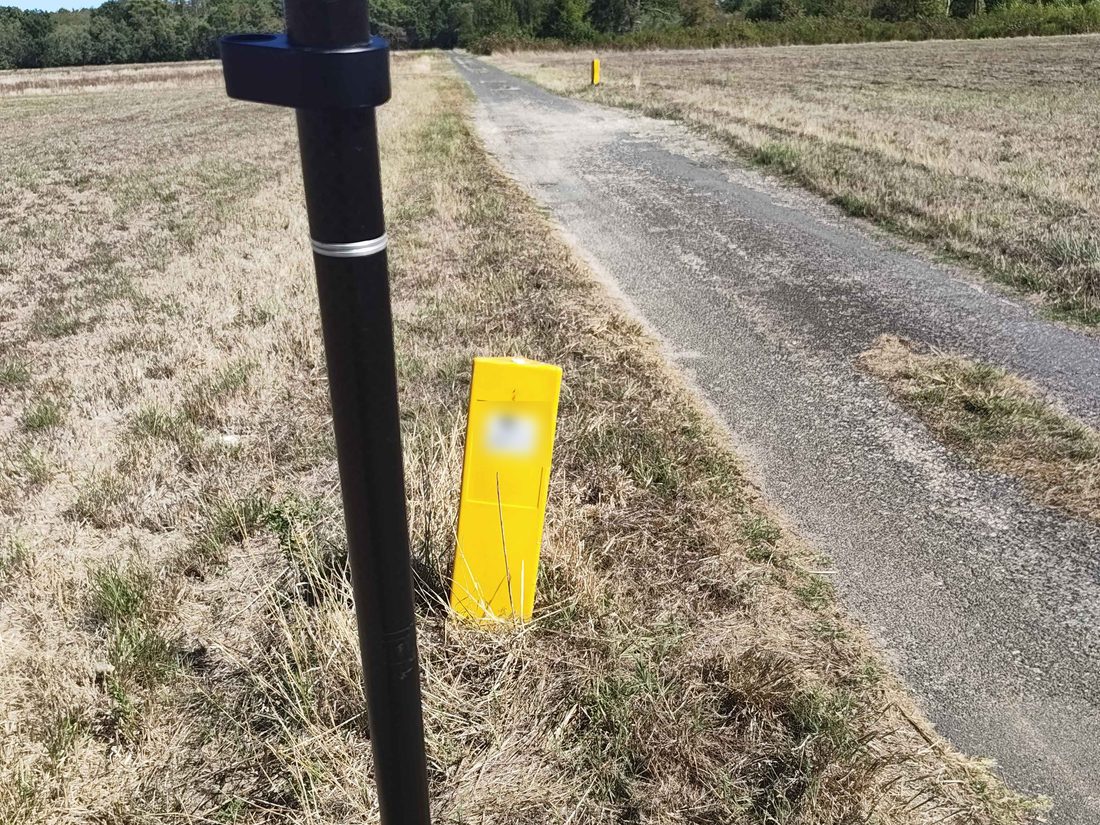

Relevé GNSS du piquetage d’une canalisation de gaz avant une centrale photovoltaïque
