Relevé LiDAR d’un terrain en friche pour un projet photovoltaïque, du sol nu au cubage de la végétation
Un développeur photovoltaïque devait connaître le sol nu d’une friche envahie d’arbustes, selon un cahier des charges qui fixait le format de chaque livrable. Nuage classé remis cinq jours après le vol, cubage de la végétation livré le lendemain de la demande.
Le besoin
Le site, un terrain en friche d’une dizaine d’hectares, doit servir de base géoréférencée aux phases d’aménagement d’un projet photovoltaïque. Le cahier des charges demandait un modèle de terrain capable de traverser une végétation arbustive dense, une précision altimétrique de 3 cm vérifiée sur des points de contrôle indépendants, et un format pour chaque livrable : rapport PDF, plan de situation à l’échelle, nuage classé LAS, maillage TIN du sol nu en DXF exploitable sous Covadis pour tirer des profils. Les premiers livrables étaient attendus à date fixe, treize jours après l’envoi du cahier des charges. Une fois le dossier remis, le client a demandé en plus le volume de la végétation basse à dégager.
Notre réponse
Un levé LiDAR multi-écho en une journée : sous une friche arbustive, seul le laser passe entre les tiges jusqu’au sol, une photogrammétrie n’aurait restitué que le dessus des buissons. Le nuage est géoréférencé directement par la trajectoire RTK post-traitée, sans recalage, de sorte que les points mesurés au sol restent entièrement disponibles pour contrôler le résultat. Le sol nu est maillé en TIN adaptatif, contraint par les lignes de rupture et tenu à 5 cm du modèle : 210 764 faces au lieu d’environ 1,5 million pour une grille régulière équivalente, un fichier qui s’ouvre et se coupe sans peine dans un logiciel de projet. Le cubage demandé ensuite a été tiré des données déjà livrées, sans retour sur le terrain : hauteur de chaque écho de végétation basse au-dessus du sol nu, sommet pris au 95e centile par maille de 50 cm, sensibilité à ce choix chiffrée dans la note.
SecteurÉnergies renouvelables, aménagement d’un site photovoltaïque
SiteTerrain en friche arbustive, Indre-et-Loire
MéthodeLiDAR, Zenmuse L1 sur Matrice 350 RTK
Captation16 juillet 2026, 10 vols, 110 minutes
LivraisonNuage le 21 juillet, dossier et cubage du 27 au 29 juillet 2026
Le commanditaire et la commune ne sont pas publiés, par confidentialité.
Le sol sous la friche, et ce qui pousse dessus
Une précision mesurée, pas annoncée
Le nuage n’étant recalé sur aucun point d’appui, les 14 points mesurés au GNSS RTK au sol n’entrent dans aucun calcul : chacun est comparé à l’altitude du nuage à son aplomb, et l’écart quadratique moyen donne la précision.
| Indicateur | Valeur |
|---|---|
| Points de contrôle GNSS RTK, réseau de correction national | 14, indépendants du géoréférencement |
| Écart moyen (biais) | −0,5 cm |
| Écart-type des écarts | 1,8 cm |
| Précision altimétrique (RMS) | 1,8 cm pour 3 cm de tolérance |
| Retours multiples | jusqu’à 3 par impulsion, 9,7 millions d’échos secondaires et tertiaires |
| Colorisation native | 98,3 % des points |
Livrables remis
- Nuage de points classé et colorisé, LAS 1.4 et LAZ, 32,3 millions de points, RGF93 en projection conique conforme, altitudes NGF-IGN69
- Modèle numérique de terrain DXF : maillage TIN du sol nu de 210 764 faces, 457 lignes de rupture sur 3 842 m, courbes à 0,20 m et maîtresses au mètre, points de contrôle cotés
- Modèle de terrain GeoTIFF aux pas de 25 cm et 50 cm, courbes et lignes de rupture en shapefile
- Plan de situation et MNT, PDF au format A1 et au 1/1250, courbes cotées sur fond orthophotographique
- Rapport de mission et de contrôle qualité de 11 pages : chronologie des vols, paramètres, météorologie, tableau des écarts point par point

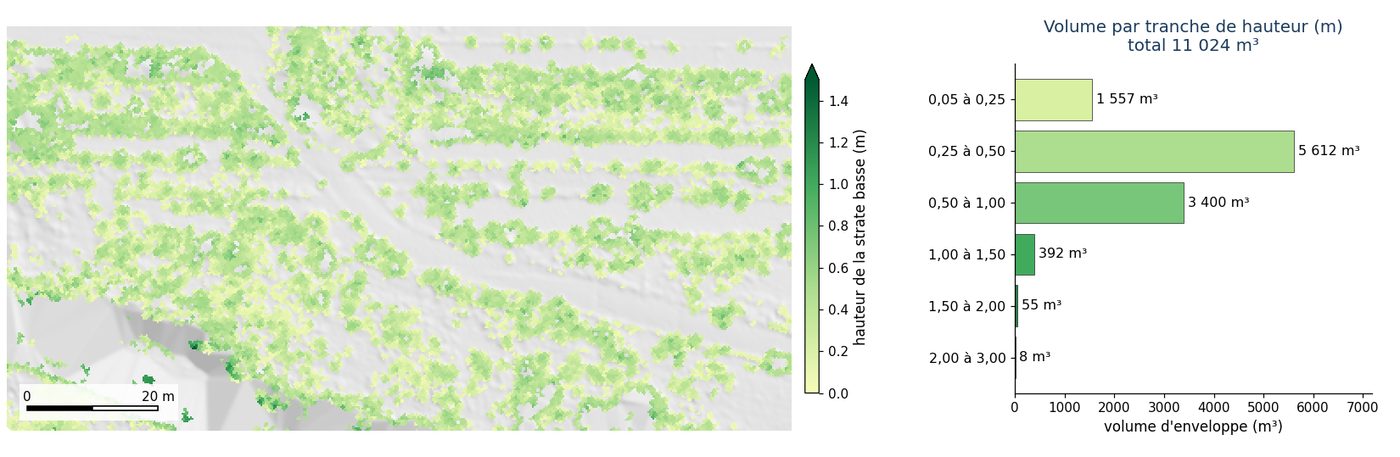

- Note de cubage de la végétation basse, grille de hauteur GeoTIFF au pas de 50 cm et tableau des volumes par tranche
Un rapport avec chaque livraison
Moyens, déroulé, chaîne de traitement et contrôle qualité chiffré : chaque projet est remis avec son rapport de mission.
