Relevé GNSS du piquetage d’une canalisation de gaz avant une centrale photovoltaïque
Le gestionnaire du réseau venait matérialiser au sol le tracé de sa canalisation, un marquage à la peinture qui s’efface en quelques semaines. Nous l’avons relevé point par point le jour même, pour en faire une donnée géoréférencée et durable.
Le besoin
Le développeur préparait l’implantation d’une centrale photovoltaïque sur une parcelle longée par une canalisation de transport de gaz. L’avis du gestionnaire du réseau imposait des bandes de servitude et des reculs, jusqu’à 13 m pour les postes haute tension, qu’il fallait pouvoir mesurer sur le plan du projet. Seul le gestionnaire est habilité à localiser son ouvrage : il le matérialise au sol, à la peinture et au jalon, lors d’une visite de repérage. Il restait à fixer ce marquage avant qu’il ne disparaisse.
Notre réponse

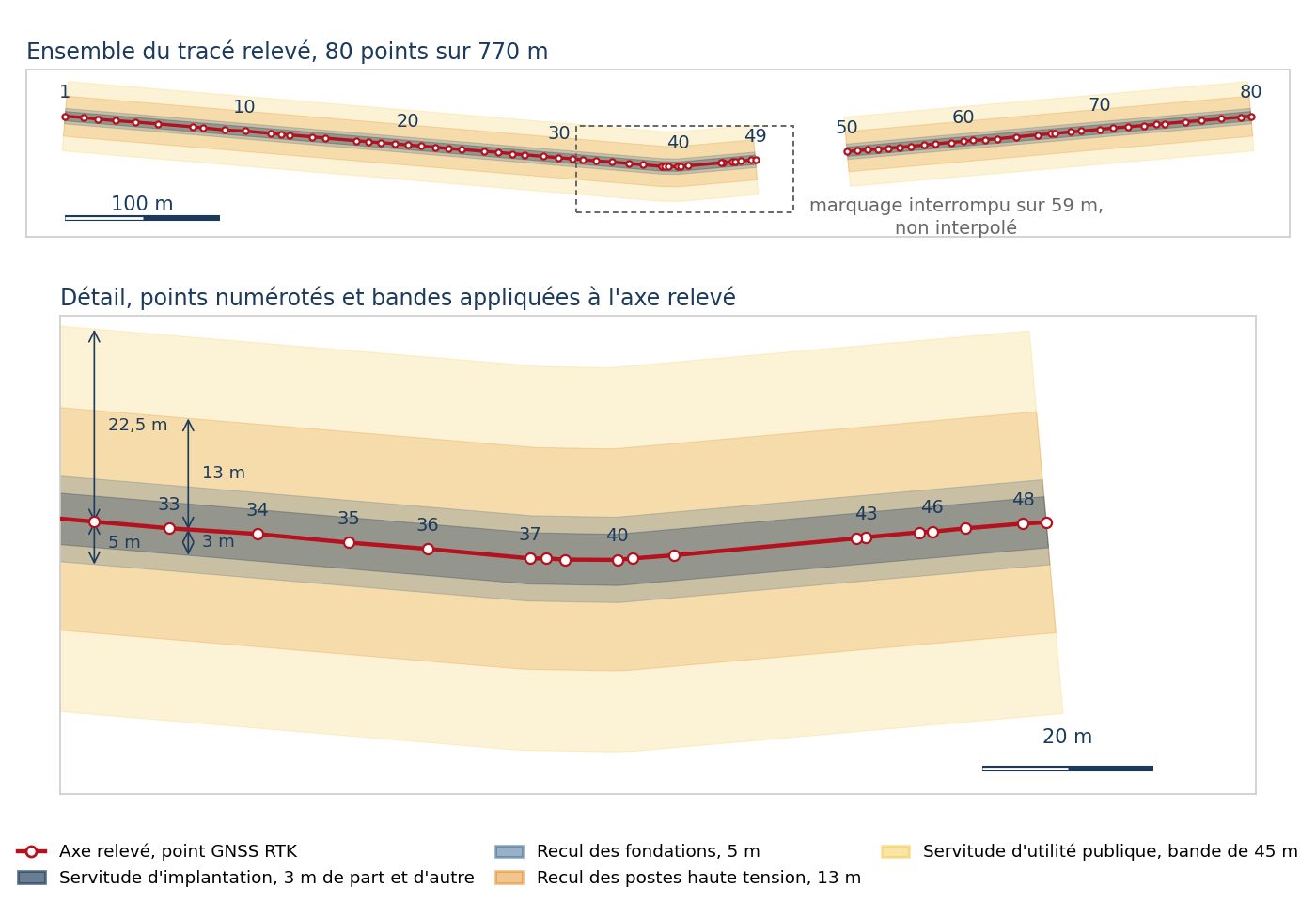

Nous avons accompagné la visite du gestionnaire et occupé à la canne GNSS RTK chacun des points matérialisés, un tous les 8,6 m en médiane. Les coordonnées sont absolues, en solution fixe : elles ne dépendent d’aucun calage et restent valables une fois le marquage effacé. Le tracé est reporté sur le levé topographique que nous avions réalisé sur ce site en 2025, sans nouvelle acquisition, et le plan est remis dans deux projections, celle du marché et celle du levé existant, pour une superposition sans manipulation. Les bandes de servitude sont appliquées à l’axe réellement relevé, non à un tracé estimé, et là où le marquage s’interrompt, le plan s’interrompt aussi : sur une canalisation de gaz, une continuité dessinée mais non constatée serait une information fausse.
SecteurÉnergies renouvelables, photovoltaïque au sol
SiteParcelle agricole longée par une canalisation de transport de gaz, Loir-et-Cher
MéthodeRelevé GNSS RTK à la canne, correction réseau, sans vol
Captation4 septembre 2026
Livraison8 septembre 2026
Le commanditaire et la commune ne sont pas publiés, par confidentialité.
Ce que le relevé a fixé
Un relevé qui se superpose au levé existant
La qualité interne de chaque mesure est relevée par le récepteur, puis l’altitude des 80 points est confrontée au modèle de terrain du levé antérieur, contrôle externe qui établit que les deux jeux de données se superposent sans recalage.
| Indicateur | Valeur |
|---|---|
| Points en solution fixe | 80 sur 80 |
| Incertitude estimée par le récepteur | 1,4 cm en plan, 1,7 cm au plus en altitude |
| Géométrie satellitaire | PDOP 1,4 au plus, 31 satellites au moins |
| Écart au modèle de terrain du levé antérieur | 4 cm en moyenne, écart type 5 cm |
| Points à plus de 20 cm du modèle | aucun sur 80 |
Livrables remis
- Plan de repérage PDF, cinq planches A3 : ensemble au 1/2500 avec profil en long, trois planches de détail au 1/1000, tableau des coordonnées
- Plan de repérage DWG et DXF en deux projections : axe en polyligne 3D, points cotés, bandes de servitude sur couches séparées
- Fichier des 80 points, CSV : coordonnées, altitude, incertitudes, solution et horodatage
- Compte rendu d’intervention : déroulé, méthode, contrôle qualité, servitudes et prescriptions, planche photographique
Un rapport avec chaque livraison
Moyens, déroulé, chaîne de traitement et contrôle qualité chiffré : chaque projet est remis avec son rapport de mission.
