Une ligne haute tension traverse des kilomètres de terrain difficile. Le drone en inspecte les conducteurs et les pylônes, et mesure les distances à la végétation, sans coupure et sans équipe au sol sur toute la longueur. Voici les deux grands besoins qu’il couvre, pourquoi le LiDAR y est décisif, et comment se déroule une mission.

Pourquoi le drone sur un réseau électrique

Les lignes HT et THT sont linéaires, souvent implantées en site inaccessible (relief, forêt, franchissements de vallées ou de cours d’eau), et leur inspection classique mobilise des moyens lourds : équipes au sol progressant le long du corridor, nacelles, ou hélicoptère. Chacune de ces méthodes a ses limites, de coût, de sécurité ou d’exhaustivité.

Le drone change l’équation. Il documente conducteurs, isolateurs, pylônes et emprises avec une précision élevée, en sécurité pour les équipes, et à un coût maîtrisé sur les tronçons difficiles. Surtout, il produit une donnée homogène et géoréférencée sur toute la longueur, là où une inspection au sol reste ponctuelle et subjective.

Deux besoins distincts, deux approches

L’inspection visuelle des ouvrages

Le premier besoin est de contrôler l’état des composants. Le drone capture une imagerie haute résolution, et thermique, des pylônes, isolateurs, connexions, pinces d’ancrage et conducteurs. On y repère la corrosion, les défauts mécaniques, les nids d’oiseaux, les dégradations d’isolateurs, et surtout les points chauds sur les connexions. Un échauffement anormal, invisible à l’œil, signale une connexion défaillante avant qu’elle ne provoque une panne ou un incident.

Le gabarit et les distances de végétation

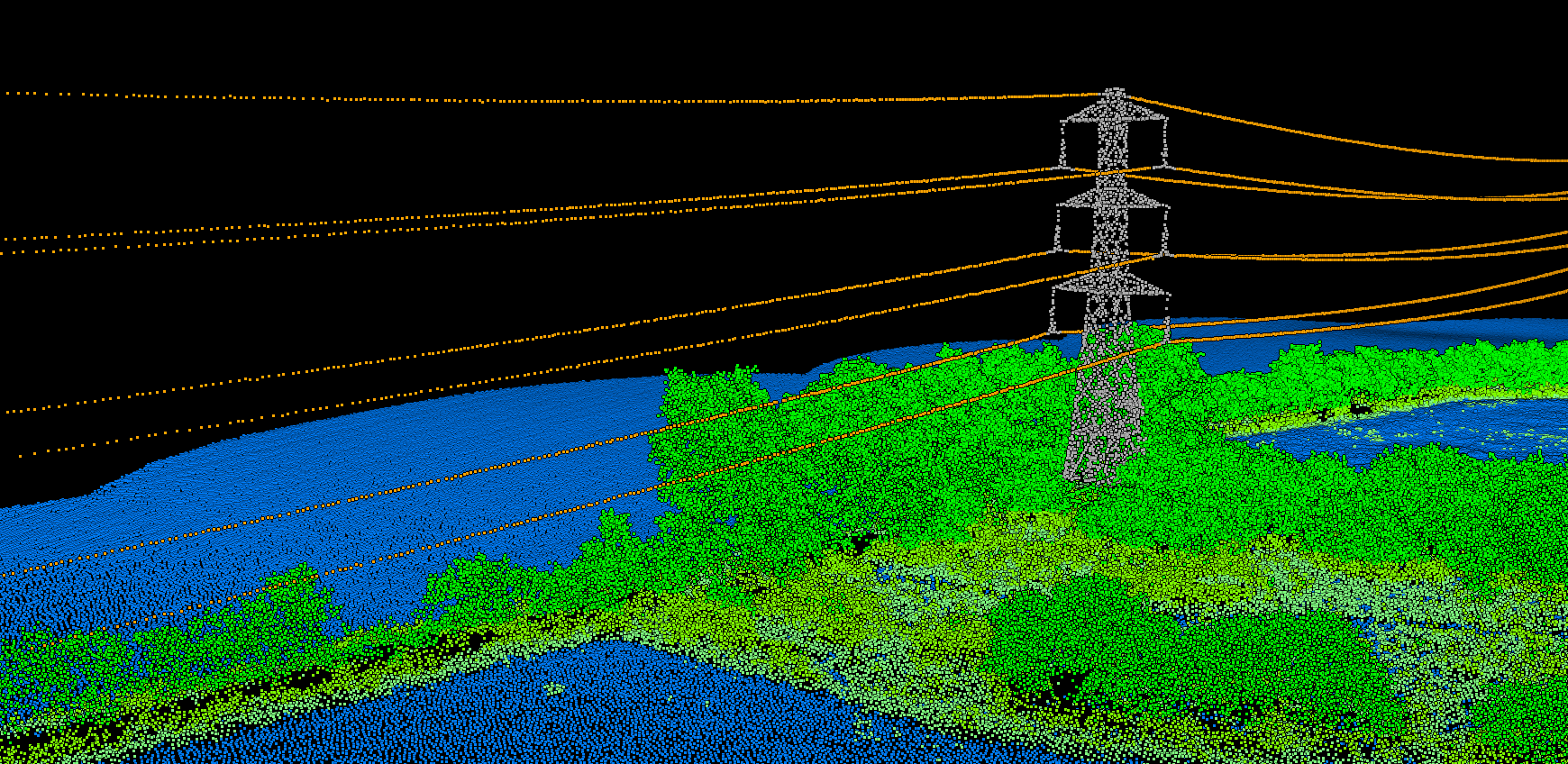

Le second besoin est géométrique : mesurer les distances entre les conducteurs et leur environnement. Par LiDAR, nous mesurons en 3D les distances entre les câbles et la végétation ou le sol (ce que l’on appelle le gabarit), et nous cartographions les zones d’empiètement à élaguer. C’est un enjeu de sécurité et de continuité de service majeur : un arbre trop proche d’un conducteur, surtout par vent ou forte charge, peut provoquer un amorçage et un déclenchement de la ligne.

Pourquoi le LiDAR est la bonne technologie ici

Sur un corridor électrique, deux exigences se cumulent : mesurer en 3D des distances entre des câbles fins et une végétation dense, et le faire sur des kilomètres de linéaire. Le LiDAR répond aux deux. Ses impulsions captent aussi bien les conducteurs que le sursol, même sous couvert partiel, et sa trajectoire géoréférencée en RTK natif limite le besoin de points de calage au sol tout au long du tracé.

La photogrammétrie seule peinerait ici : elle restitue mal des câbles fins sur fond de ciel ou de végétation, et ne voit pas le sol sous les arbres. Le LiDAR fournit une géométrie fiable, exploitable pour des calculs réglementaires de distances, ce que l’imagerie seule ne permet pas.

Le déroulé d’une inspection de ligne

Une mission commence par la préparation du corridor : tracé, points singuliers (traversées, pylônes d’angle), fenêtres météo et autorisations. Le drone suit ensuite la ligne à distance de sécurité, en combinant selon le besoin l’acquisition LiDAR pour la géométrie et l’imagerie haute résolution ou thermique pour l’état des composants. Le traitement classe le nuage (sol, végétation, conducteurs, structures), calcule les distances et localise les défauts, tronçon par tronçon.

De la donnée à la décision de maintenance

La valeur d’une inspection ne tient pas au nombre d’images, mais à la priorisation qu’elle permet. La cartographie des empiètements de végétation classe les tronçons par urgence d’élagage, ce qui optimise les tournées et le budget de maintenance. Le repérage des points chauds et des défauts mécaniques cible les interventions sur les composants réellement à risque. Le gestionnaire dispose d’un état objectif et daté, réutilisable d’une campagne à l’autre pour suivre l’évolution.

Livrables et précision

Nuage de points classifié (sol, végétation, conducteurs, pylônes), cartographie des distances de végétation et des empiètements, imagerie localisée des défauts, rapport par tronçon avec priorisation. Précision de l’ordre de ±5 cm en LiDAR sur points de contrôle GNSS relevés à ±1 cm, cf. notre article sur le géoréférencement.

Questions fréquentes

Pourquoi le drone sur un réseau électrique ?
Il documente conducteurs, isolateurs et pylônes en sécurité sur des corridors linéaires souvent inaccessibles, à un coût maîtrisé.

Mesure-t-on les distances de végétation ?
Oui : le LiDAR mesure en 3D les distances entre conducteurs et végétation ou sol, et localise les empiètements à élaguer, avec une priorisation.

Qu’est-ce que le gabarit ?
La distance entre les conducteurs et leur environnement (sol, végétation), qu’il faut respecter pour éviter un amorçage et un déclenchement.

Faut-il couper la ligne ?
Non : le drone opère à distance de sécurité réglementaire, la ligne reste en service.

Détecte-t-on les points chauds ?
Oui : un capteur thermique repère les échauffements anormaux avant la panne, sur connexions, pinces et matériels.

Pourquoi le LiDAR plutôt que la photogrammétrie ?
Parce qu’il capte les câbles fins et le sol sous couvert, et fournit des distances 3D fiables sur de longs corridors.

Que contient le livrable ?
Nuage de points classifié, cartographie priorisée des empiètements de végétation, imagerie localisée des défauts, rapport par tronçon.

Quelle précision en LiDAR ?
De l’ordre de ±5 cm en planimétrie et en altimétrie, sur points de contrôle GNSS relevés à ±1 cm.

Intervenez-vous pour RTE ou Enedis ?
Nous intervenons dans le cadre de leurs procédures, avec télépilotes certifiés et gestion des autorisations propres à ces ouvrages.

À quelle fréquence inspecter une ligne ?
Selon la sensibilité du tronçon et la dynamique de la végétation : de l’annuel au pluriannuel, avec un contrôle renforcé après un événement climatique.
